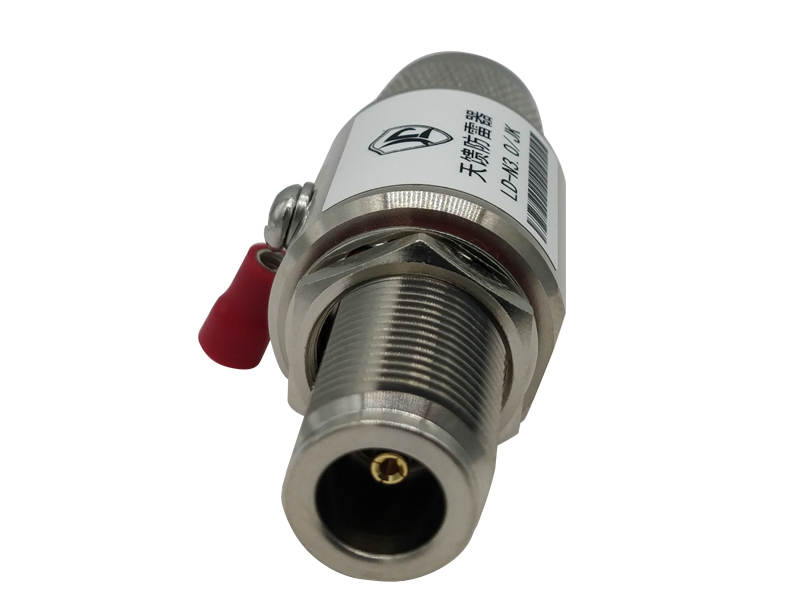

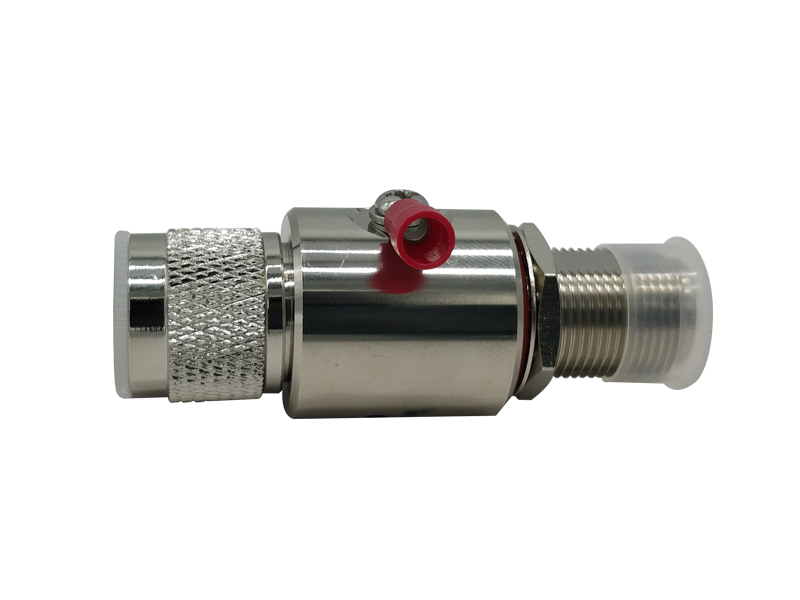

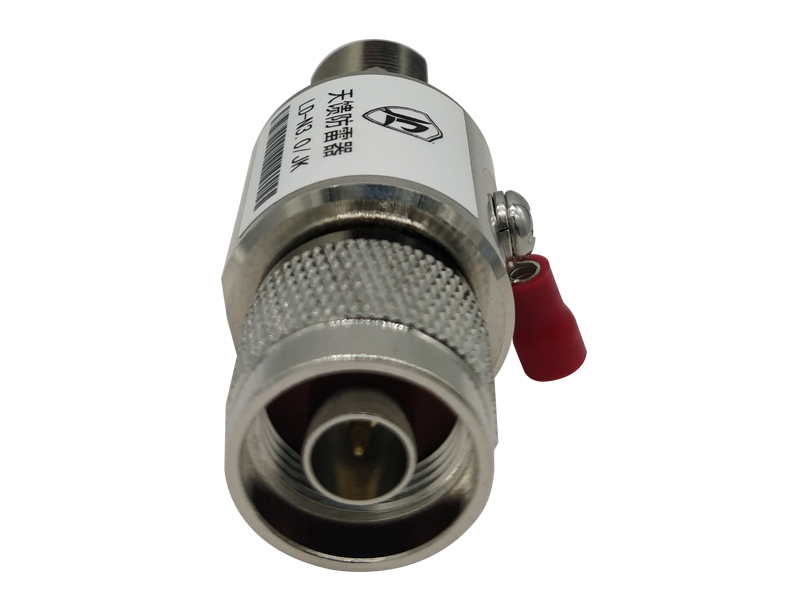

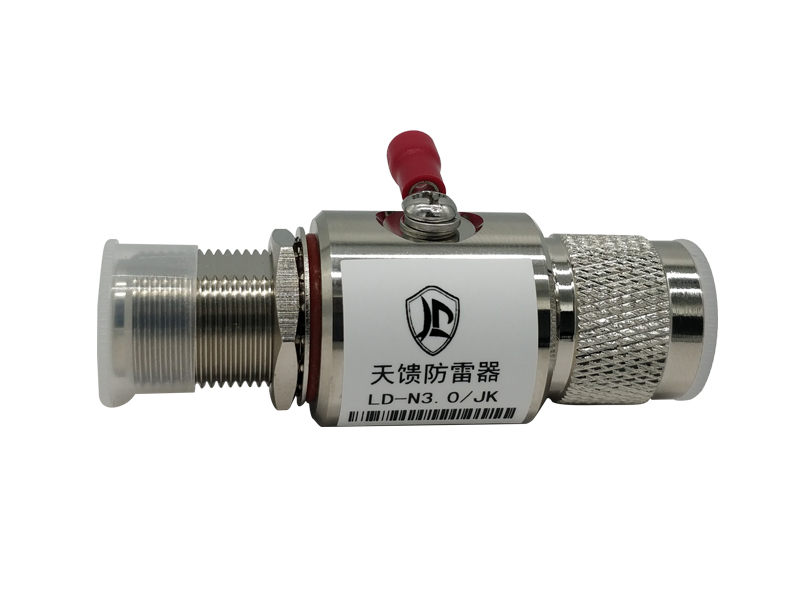

3.0G天馈电涌保护器 N头天馈避雷器、天馈防雷器LD-N3.0/JK

产品型号:LD-N3.0/JK

标称放电电流In(8/20μs):10KA

最大放电电流In(8/20μs):20KA

驻波比 VSWR:≤1.2

插入损耗:≤0.2dB/2.5 GHz

频率范围:0-3.0GHZ

3.0G天馈电涌保护器 N头天馈避雷器、天馈防雷器LD-N3.0/JK

天馈电涌保护器产品介绍:

   天馈电涌保护器(天馈避雷器、天馈防雷器)是适用于各种射频收发系统、无线网络信号发射,卫星电视接收设备、监控信号无线发射接收设备的防雷保护。广泛应用于通信站、雷达站、小灵通基站、移动通信基站、GPS基站、CDMA基站、PHS(PAS)基站、卫星通信、微波站等。能防止因馈线感应雷击过电压而对天线及收发设备造成的损害,安装于防雷分区LPZ0A-1及后续分区。

天馈电涌保护器功能特点:

    1、高雷电流通流能力,20KA(8/20μs)。

    2、工作频带宽,传输频率高。

    3、驻波比小,插入损耗低。

    4、 当雷击电涌侵入时,无需中止用电设备,不影响正常设备正常运行。

    5、多种接头可选。

天馈电涌保护器技术参数:

产品名称

5.8G天馈电涌保护器

产品型号

LD-N3.0/JK

SPD类型

开关型

接口方式

N-JK (50Ω)

标称放电电流In(8/20μs)

10KA

最大放电电流Imax(8/20μs)

20KA

反应时间 Ta

≤25ns

最大传输功率 Pt

200W

驻波比 SWR

≤1.2(5.8GHZ)

起始放电电压

230V

峰值放电电压

1000V

特性阻抗

50Ω

插入损耗

≤0.3dB

频率范围

0-3.0GHZ

绝缘电阻

≥5000 MΩ

外壳材料

黄铜

外壳防水等级

IP67

接地电阻Ω/线径

≤4Ω /4mm2以上

工作温度范围

-40℃~+85℃,海拔≤4km

空气相对湿度(室内温度条件下)

30%~90%

尺寸

68*30*25mm

执行标准

GBl8802.1、lEC61643-21、IEC60169-4

天馈电涌保护器安装指导:

    1、为了可靠地防止雷电袭击,可以在天线输出端和被保护设备输入端各串接一个天馈防雷器。

     2、把防雷器上的接线片焊上尽量短的接地导线(导线面积不小于4mm2),另一端与防雷系统接地母线可靠连接,接地电阻不大于4Ω。

     3、本产品具有防水功能,但在户外使用天馈防雷器时应注意防雨,切不可让雨水浸入其内部造成腐蚀损坏。
     4、本产品无需特别维护。当系统工作出现故障时,可拆除防雷器后再检查,若还原到使用前的状态后系统恢复正常,则说明防雷器已经损坏,必须立即更换。
