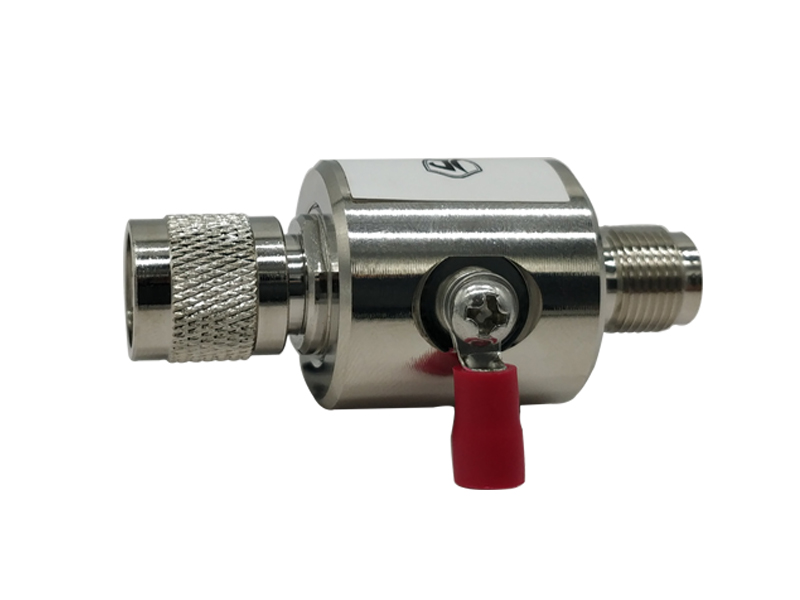

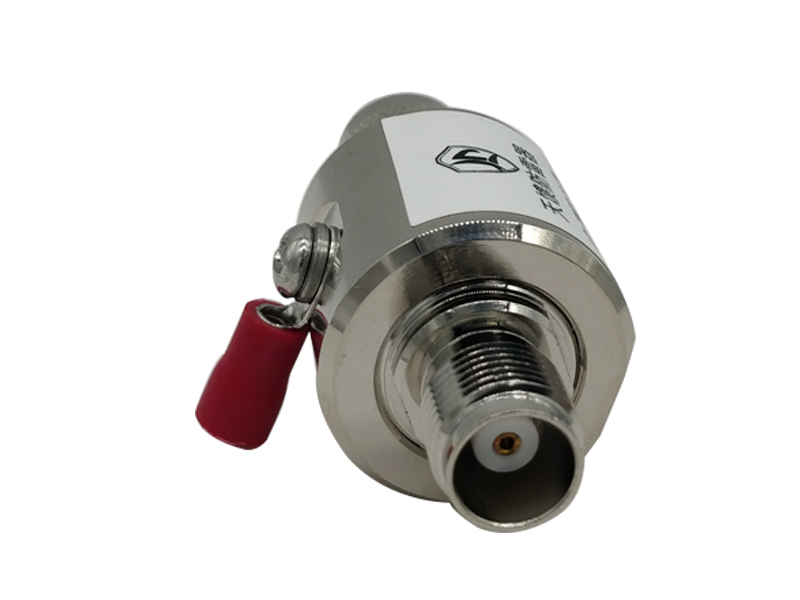

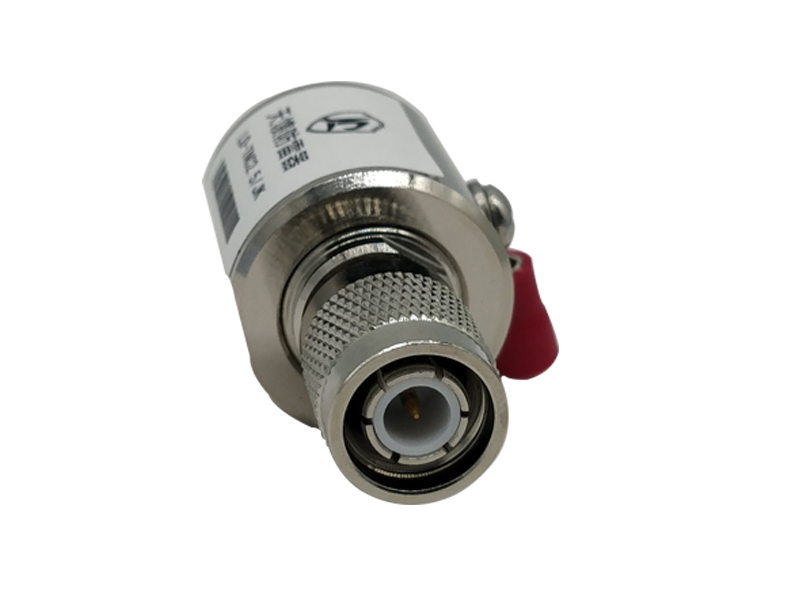

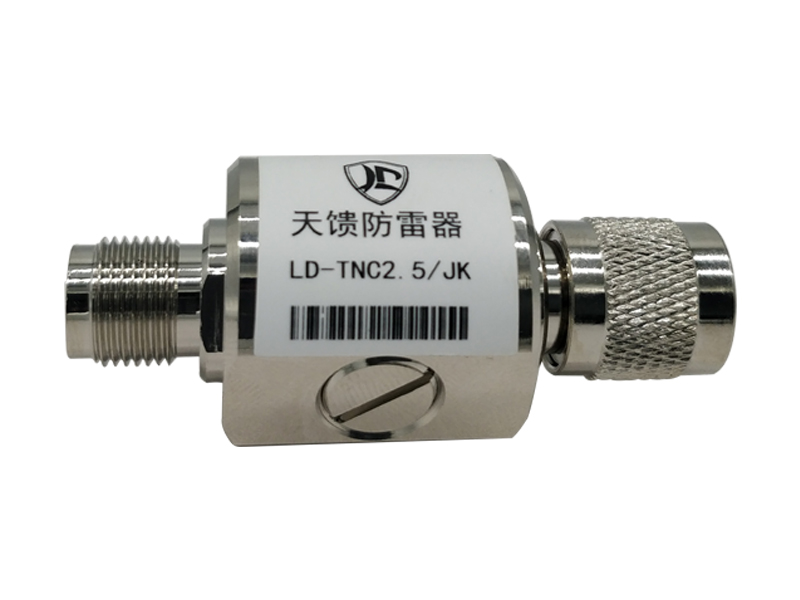

2.5G开关型天馈电涌保护器 TNC头天馈防雷器 天线避雷器 LD-TNC2.5/JK

产品型号:LD-TNC2.5/JK

标称放电电流In(8/20μs):10KA

最大放电电流In(8/20μs):20KA

驻波比 VSWR:≤1.2

插入损耗:≤0.2dB/2.5 GHz

频率范围:DC-2.5GHZ

2.5G开关型天馈电涌保护器 TNC头天馈防雷器 天线避雷器 LD-TNC2.5/JK

产品介绍:

    2.5G开关型天馈电涌保护器(天馈防雷器 天线避雷器)能防止因馈线感应雷击过电压而对天线及收发设备造成的损害,适用于卫星无线通信,移动基站,微波通信,广播电视等同轴天馈系统信号的电涌保护,安装于防雷分区LPZ0A-1及后续分区。该产品采用屏蔽外壳封装,内置优质高速过压保护器件,对天馈线路上感应的雷电高压脉冲具有高效的保护防御功能。

功能特点:

       1、驻波比小,插入损耗低(≤0.2dB);

       2、传输速率高,使用频率范围大;

       3、 当雷击电涌侵入时,无需中止用电设备,不影响正常设备正常运行;

       4、多种接头可选。

技术参数:

产品名称

开关型天馈防雷器

产品型号

LD-SMA-2.5

LD-N-2.5

LD-TNC-2.5

LD-F-2.5

接口方式

SMA/JK

N/JK

TNC/JK

F/JK

SPD类别

开关型

最大持续工作电压Uc

230V

保护水平Up

1000V

标称放电电流In(8/20μs)

10KA

最大放电电流

Imax(8/20μs)

20KA

反应时间 Ta

≤25ns

最大传输功率 Pt

150W

驻波比 VSWR

≤1.2

特性阻抗

50/75Ω

插入损耗

≤0.2dB/2.5 GHz

频率范围

DC-2.5GHZ

外壳材料

黄铜

外壳防护等级

IP65

接地电阻Ω/线径

≤4Ω / 2.5mm2

工作温度范围

-40℃~+70℃

空气相对湿度

(室内温度条件下)

30%~90%

尺寸mm

53*25*25

59*25*25

60*25*32

53*25*25

执行标准

GBl8802.1、lEC61643-1

防雷器安装指导:

      1、为了可靠地防止雷电袭击,可以在天线输出端和被保护设备输入端各串接一个天馈防雷器。在雷电较少的地区,天线不带放大器的情况下,也可以只用一个。

      2、把防雷器上的接线片焊上尽量短的接地导线(导线面积不小于2.5mm2),另一端与防雷系统接地母线可靠连接,接地电阻不大于4Ω。

      3、在户外使用天馈防雷器时必须注意防雨,切不可让雨水浸入其内部造成腐蚀损坏。

      4、本产品无需特别维护。当系统工作出现故障时,可拆除防雷器后再检查,若还原到使用前的状态后系统恢复正常,则说明防雷器已经损坏,必须立即更换。
