220V电源网络二合一防雷器LD-BZ/E220/2
型号:LD-BZ/E220/2
额定工作电压(Un):电源220V，网络5V
标称放电电流In（8/20μs）:5KA
最大放电电流（8/20μs）:10KA
数据传输速率Vs:100M bps
安全指南
◆仅允许专业技术人员根据本说明书进行安装、维护、更换防雷产品
◆安装必须在断电情况下进行
◆请定期检查防雷器工作状态，一旦防雷器失效，请及时更换
◆防雷器与被保护设备之间连接线应尽可能短
一、产品概述
BZ二合一系列产品是为网络摄像机定制研发的一款防雷产品，保护摄像机电源、视频等线路免受雷电电磁脉冲、感应过电压、操作过电压的影响，广泛应用于公共治安、交通监控等领域。该系列产品具有集成度高、插损低、残压低、方便安装等特点，具有良好的防雷效果。
二、主要技术指标
型号 指标 | LD-BZ/E220/2 |
网络部分 | |
工作电压（Uc） | 8V |
标称放电电流 | 3kA |
最大通流容量 | 5kA |
保护水平（Up） | ≤25V |
传输速率Vs | 100M/100Mbps |
响应时间Ta | 1ns |
插入损耗(10Mbps) | ≤0.2dB |
额定负载电流IL | DC500mA |
SPD端口分类 | 两端口 |
失效机制 | 通讯线路对地短路或通讯线路断开 |
接头形式 | 网络：RJ45头 | ||
电源部分 | |||
工作电压（Un） | 12V | 24V | 220V |
最大工作电压(Uc) | 18V | 30V | 275V |
标称放电电流（In） | 5kA | ||
最大通流容量（Imax） | 10kA | ||
保护水平（Uoc） | 24V | 47V | 560V |
接头形式 | 压接端子 | ||
响应时间 | 25 ns | ||
失效机制 | LED灯亮正常，灯灭失效 | ||
额定负载电流IL | 5A | ||
外形尺寸 | 100*60*38mm | ||
保护等级 | IP20 | ||
外壳材料 | 铝合金屏蔽封装 | ||
工作环境 | 温度-40～+85℃，相对湿度≤95％(25℃) | ||
三、安装环境
请确保处于室内或者防水箱内
避免安装在剧烈震动场所
确保电源部分电压、电流以及信号部分传输速率与防雷器匹配
确保防雷器能可靠接地，并且工频接地电阻低于10欧
四、安装准备
工具：十字螺丝刀、一字螺丝刀、剥线钳等各一把
辅 材 | 规 格 | 数 量 | 作 用 |
电源线 | ≥0.75mm2电源线 15-30CM | 1根 | 连接防雷器与摄像机电源 |
网络跳线 | 普通网络跳线 15-30CM | 1根 | 连接防雷器与摄像机视频 |
PE连接线 | ≥1.5mm2 | 1根 | 就近接地 |
螺钉 | M4 | 2颗 | 固定防雷器 |

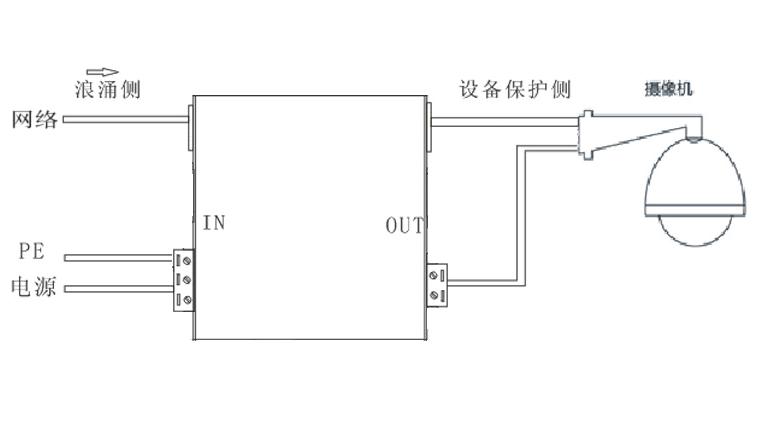

五、安装示意图
1、分别准备电源线、云台信号线、网络跳线一根，用于连接防雷器与摄像机
2、将摄像机固定在防水箱内
3、完成防雷器电源、网络、控制输出端口与摄像机的连接
4、完成防雷器电源、网络、控制输入端口与监控中心连接
六、常见故障
常见故障 | 可能原因 | 处理方法 |
防雷器安装后，视频画面出现雪花或无信号 | 防雷器传输性能不达标 | 更换防雷器 |
传输距离超过最长允许范围 | 确保设备之间同轴线缆连接不超过90M | |
防雷器与电缆特性阻抗不匹配 | 防雷器通常阻抗为75Ω | |
防雷器地线接地后，云台控制信号不通或者画面有雪花；地线不接地后，视频画面正常或无信号 | 地电压波动过大 | 地网改造，若信号不通表示防雷器已经被烧坏，需要更换防雷器 |
防雷器运行一段时间后，监视器无画面，云台控制信号不通，拆下防雷器后，监视器出现画面 | 防雷器因雷击损坏或其他原因 | 更换防雷器 |
