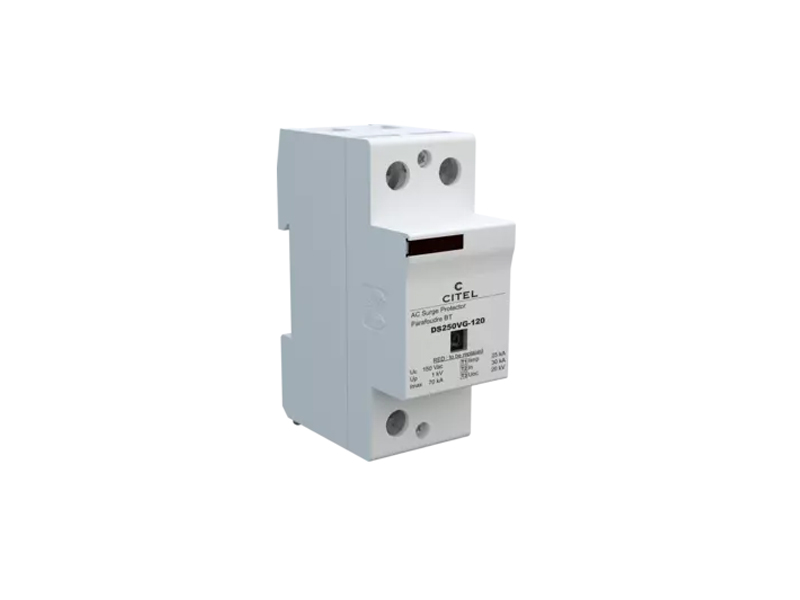

CITEL 高能型电源防雷器 DS250VG-120 法国西岱尔交流电源电涌保护器
Un：::120V
In：:30KA
Imax：:70KA
Iimp：:25KA
DS250VG是一种高能型Type1+2+3交流电涌保护器，设计用于低压电源进线处，特别是高地闪密度区域或雷击风险很高的位置处。 DS250VG是单极SPD，可用于共模或差模保护，应用时一般采用多极结构连接，以保护单相、三相、三相+中性线交流电网，可与适配的专用N/PE模块一起安装使用。
选择更多型号
DS250VG-120 DS250VG-300 DS250VG-400 DS252VG-120 DS252VG-120/G DS252VG-300 DS252VG-300/G DS252VG-400 DS253VG-120 DS253VG-300 DS253VG-400 DS254VG-120 DS254VG-120/G DS254VG-300 DS254VG-300/G DS254VG-400
| SPD 类型 | 1+2+3 | |
| 系统 | 120/208V | |
| 标称工作电压 | Un | 120 Vac |
| 最大持续工作电压-交流 | Uc | 150 Vac |
| 最大负载电流 | IL | 100 A |
| 暂态过电压 (TOV) 特性 - 5 秒 | UT | 180 Vac 耐受 |
| 暂态过电压 (TOV)特性 - 120 min | UT | 230 Vac 耐受 |
| 残流 | Ipe | 无 |
| 续流 | If | 无 |
| 标称放电电流 | In | 30 kA |
| 最大放电电流 | Imax | 70 kA |
| 冲击电流 | Iimp | 25 kA |
| 复合波耐受测试（GB/T18802.11） | Uoc | 20 kV |
| 过电压耐受能力 IEEE C62.41.1 | 20 kV | |
| 比能量 | W/R | 156 kJ/ohm |
| 连接模式 | L/N or L/PE | |
| 保护模式 | 共模或差模 | |
| 电压保护水平 | Up | 1 kV |
| 残压 | Up-in | 0.7 kV |
| 残压@5kA | Up-5kA | 0.4 kV |
| 额定短路电流 | Isccr | 50 000 A |
尺寸/电路图
