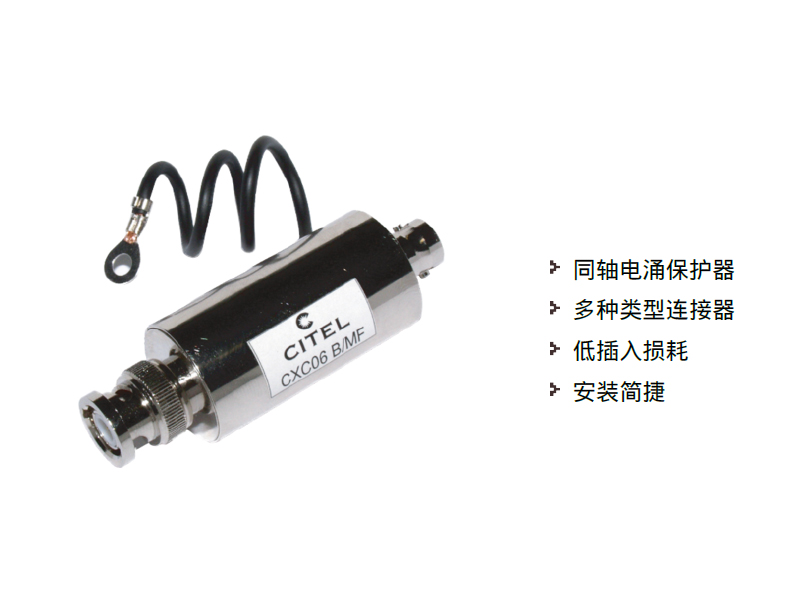

CITEL 射频同轴电涌保护器CXC06-B/MF 西岱尔馈线防雷器
频率范围：:DC-70 MHz
插入损耗：:≤0.6 dB
阻抗：:50 ohms
驻波比:< 1.5:1
Imax：:10KA
射频同轴电涌保护器，适用于视频传输网络CXC06-B/MF CXC06-B/MF
同轴电涌保护器
多种类型连接器
低插入损耗
安装简捷
CXC电涌保护器是为了保护与计算机网络、视频传输等同轴线路相连的敏感设备，防止雷电形成的瞬态电涌电压造成的干扰。 CXC、气体放电管/箝位二极管混合使用方案，实现大通流和低残压能力。
电气参数：
| 系统 | 射频同轴DC-70MHz | |
| 标称工作电压 | Un | 6 V |
| 最大持续工作电压-直流 | Uc | 8 V |
| 最大频率 | f max. | DC-70 MHz |
| 插入损耗 | ≤0.6 dB | |
| 回波损耗 | ≥20 dB | |
| 阻抗 | 50 ohms | |
| 驻波比 | < 1.5:1 | |
| 最大负载电流 | IL | 0.5 A |
| 工作电流 | Ic | 无 |
| 最大放电电流 | Imax | 10 kA |
| 电压保护水平 | Up | 25V / 600V |
| 冲击电流 | Iimp | 2.5 kA / 10 kA |
| 标称放电电流 | In | 5 kA |
| 最大功率 | 6 W | |
| 通直流 | ZERTZAERTZERTZER | True |
机械特性：
| 放电技术 | GDT +R +二极管 | |
| 连接方式 | BNC 公头/母头 | |
| 格式 | 金属外壳 | |
| 安装方式 | 电缆直接连接 | |
| 外壳材料 | 黄铜 | |
| 工作温度范围 | Tu | -40/+85°C |
| 防护等级 | IP20 | |
| 过载故障模式 | 故障模式2(短路） | |
| 失效指示 | 信号中断 | |
| 产品尺寸 | 如图示 | |
| 重量 | 0.064 kg |

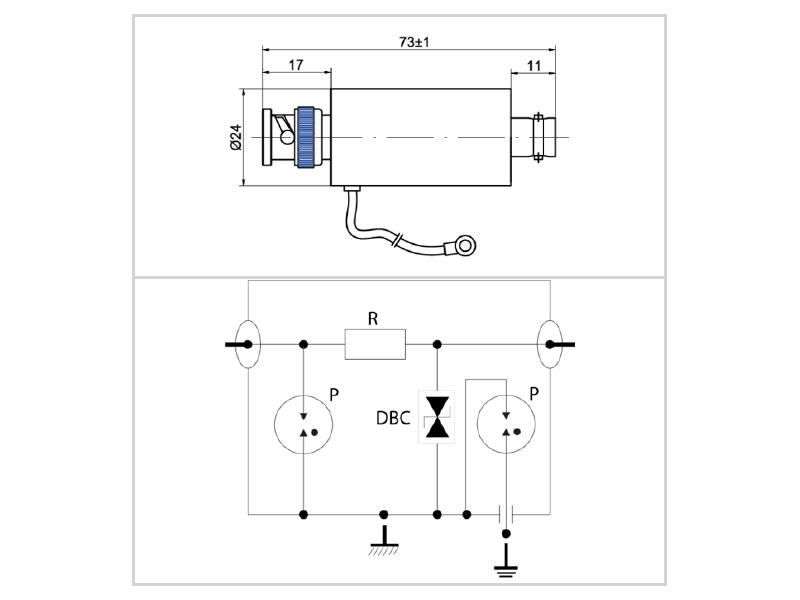

尺寸/电路图：
