CITEL RF射频同轴电涌保护器 P8AX09-6VG-N/MF 西岱尔天馈信号防雷器
频率范围：:DC-7 GHz
插入损耗：:< 0.2 dB
阻抗：:50Ω
驻波比：:<1.2:1
Imax：:6KA

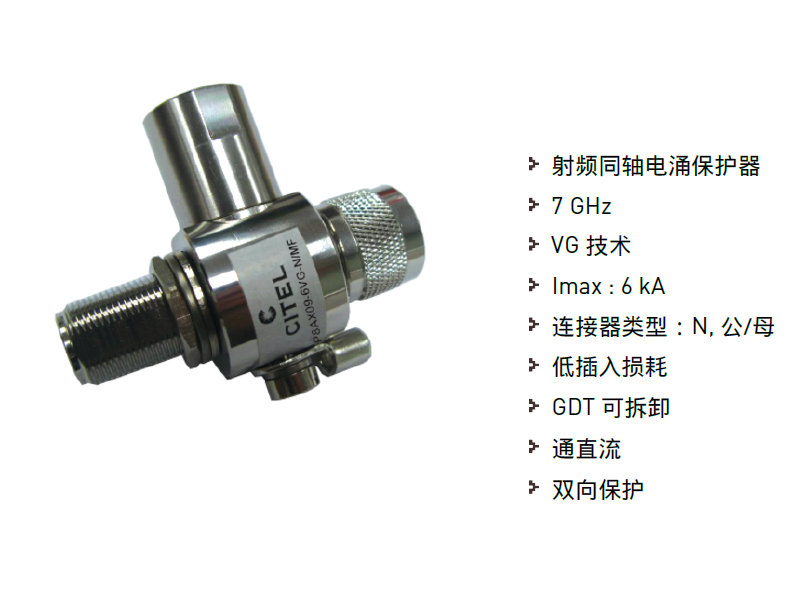

RF射频同轴电涌保护器DC-7 GHZ-VG技术P8AX09-6VG-N/MF P8AX09-6VG-N/MF
射频同轴电涌保护器
7 GHz
VG 技术
Imax : 6 kA
连接器类型：N, 公/母
低插入损耗
GDT 可拆卸
通直流
双向保护
P8AX-6VG电涌保护器是基于VG技术设计的，适用于保护高达7.0 GHz频率的同轴电缆。
电气参数：
| 最大频率 | f max. | DC-7 GHz |
| 插入损耗 | < 0.2 dB | |
| 回波损耗 | > 20 dB | |
| 阻抗 | 50 ohms | |
| 驻波比 | <1.2:1 | |
| 最大负载电流 | IL | 10 A |
| 工作电流 | Ic | 无 |
| 最大放电电流 | Imax | 6 kA |
| 保护模式 | MC | |
| 电压保护水平 | Up | < 650 V |
| 冲击电流 | Iimp | 1 kA |
| 标称放电电流 | In | 3 kA |
| 最大功率 | 70 W | |
| 通直流 | ZERTZAERTZERTZER | True |
机械特性：
| 放电技术 | VG技术 (MOV+GSG) | |
| 连接方式 | N 公头/母头 | |
| 安装方式 | 法兰盘形式 | |
| 外壳材料 | 黄铜表面三元合金处理 | |
| 工作温度范围 | Tu | -40/+85°C |
| 防护等级 | IP66 | |
| 户外应用 | 适用 | |
| 过载故障模式 | 故障模式2（短路） | |
| 失效指示 | 信号中断 | |
| 产品尺寸 | 如图示 | |
| 连接材料 | Au-Ag |

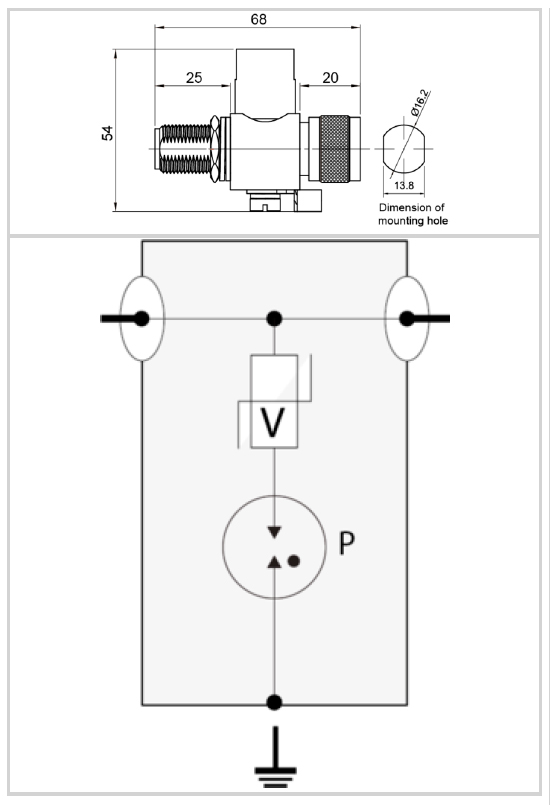

尺寸/电路图：
