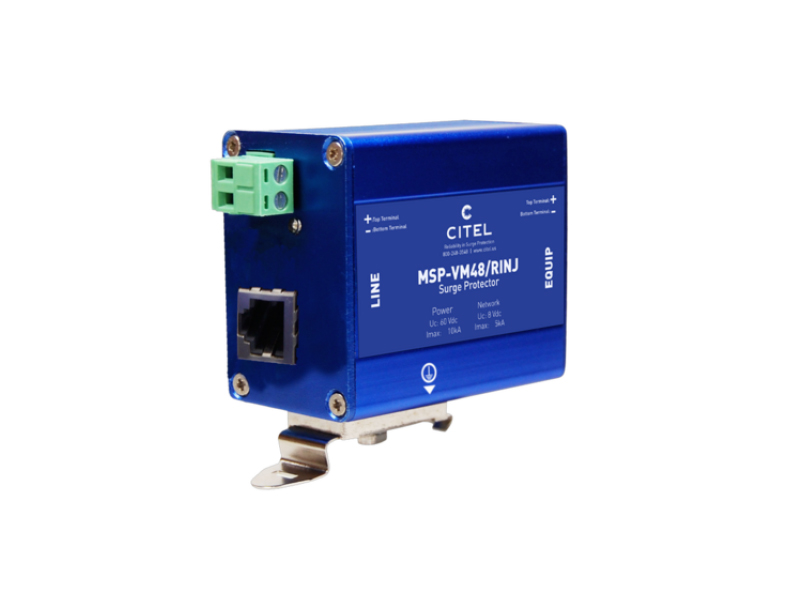

CITEL 视频监控电涌保护器MSP-VM48/RINJ 进口电源网络二合一防雷器
传输速率：:100M
Un：:24V
Imax：:10KA
视频监控电涌保护器MSP-VM48/RINJ MSP-VM48/RINJ
监控摄像机电涌保护器
电源 + 网络 100 Base-TX (RJ45接口)
紧凑型铝制外壳
DIN导轨安装或面板安装
MSP-VMxx-R系列电涌保护器的设计是为了保护视频监控系统免受雷电或工业环境产生的瞬态过电压的影响。 此型号系列安装在紧凑的金属外壳中,此型号匹配系统相连的所有线路：电源（230 Vac、24 Vdc、12 Vdc或120 Vac），数据型(6或8 Vdc)。 此系列紧凑型特征适用在很小的空间内便捷安装。
选择更多型号：
MSP-VM12/R MSP-VM120/R MSP-VM48/RINJ
电气参数：
| 系统 | 4 对线100 Base-TX以太网 | |
| 标称工作电压 | Un | 24 Vac/Vdc |
| 直流标称工作电压 | Un-dc | 24 Vdc |
| 标称开路电压-光伏 | Uocstc | 24 Vdc |
| 最大持续工作电压-交流 | Uc | 50 Vac |
| 最大持续工作电压-光伏 | Ucpv | 38 Vdc |
| 最大持续工作电压-直流 | Uc | 8 Vdc |
| 最大频率 | f max. | 125 MHz |
| 插入损耗 | < 1dB | |
| 最大负载电流 | IL | 5 A |
| 残流 | Ipe | < 0.1 mA |
| 工作电流 | Ic | 无 |
| 持续工作电流-光伏 | Icpv | < 0.1 mA |
| 续流 | If | 无 |
| 标称放电电流 | In | 5 kA |
| 最大放电电流 | Imax | 10 kA |
| 复合波耐受测试（GB/T18802.11） | Uoc | 10 kV / 5 kA |
| 额定短路电流-光伏 | Iscpv | 1000 A |
| 连接模式 | +/-/PE | |
| 保护模式 | 共模 / 差模 | |
| 电压保护水平 | Up | 0.22 kV |
| 电压保护水平 | Up | 220 V |
| 电压保护水平 L/N | Up L/N | 0.22 kV |
| 电压保护水平 L/PE | Up L/PE | 20 V |
| 标称放电电流 | In | 2.5 kA |
机械特性：
| SPD 结构 | 单相 | |
| 连接方式 | 螺纹端子 2.5 mm² max. | |
| 格式 | DIN安装 | |
| 安装方式 | DIN安装或平面安装 | |
| 外壳材料 | 铝 | |
| 工作温度范围 | Tu | -40/+85°C |
| 防护等级 | IP20 | |
| 过载故障模式 | SPD分断且电源中断 | |
| 失效指示 | 绿灯熄灭线路断开 | |
| 工作指示 | LED绿灯亮 | |
| 备用组件 | DSM220-24DC | |
| 遥信告警 | 遥信转换触点信号输出 | |
| 重量 | 0.111 kg |
尺寸/电路图：
