CITEL LED电涌保护器MLP1-230L-P/20K 法国西岱尔LED专用防雷器

Uc::320Vac

Imax::20KA

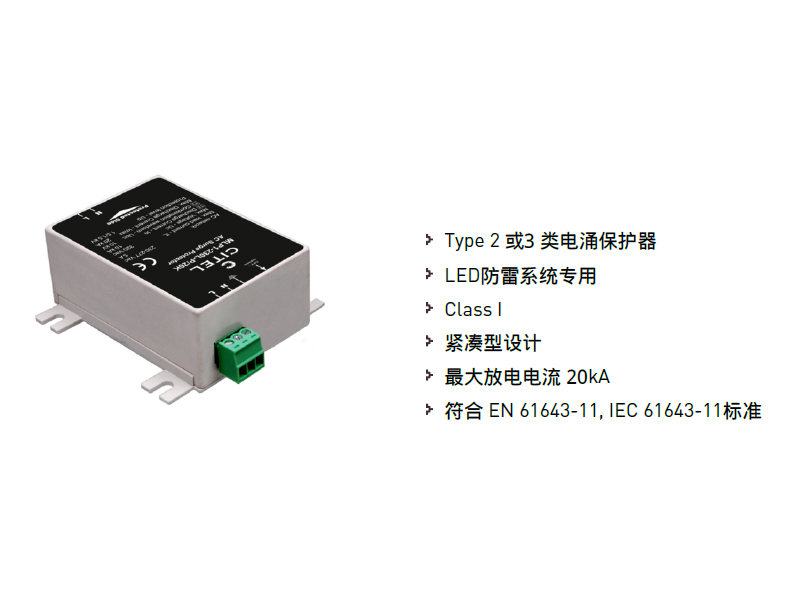

适用I类灯具LED电涌保护器MLP1-230L-P/20K


Type 2 或3 类电涌保护器

LED防雷系统专用

Class I

紧凑型设计

最大放电电流 20kA

符合 EN 61643-11, IEC 61643-11标准


MLP范围是适用与LED照明系统的全系列的交流电涌保护器。有些版本配备了一个额外的数据线电涌保护(RS485或DALI)以提供一个与LED系统传输特性匹配的完整解决方案。通过这种方式,MLP系列能够对所有LED应用提供有效的解决方案。 MLP电涌保护器是基于MOV和GDT可靠组合安装的组件,能够保护LED系统免受电涌侵袭而不会中断。在极端的应用条件下,SPD会出现安全失效(中断)。SPD的远程信号故障指示功能是通过电源切断来体现。


选择更多型号:

MLP1-230L-P-2L  MLP1-230L-P/20K  MLP1-230L-P/DL  MLP1-230L-P/RS  MLP1-230L-W  MLP1-230L-W-2L  MLP1-230L-W/DL  MLP1-230L-W/RS  MLP2-230L-P  MLP2-230L-P-2L  MLP2-230L-P/DL  MLP2-230L-P/RS  MLP2-230L-W-2L  MLP2-230L-W/DL  MLP2-230L-W/RS  MLP2-230S-P  MLP2-230S-P/RS


电气参数:

SPD 类型
2+3
系统
220-240V 单相
配电制式
TT-TN
标称工作电压Un230-277 Vac
最大持续工作电压-交流Uc320 Vac
最大频率f max.10 MHz
最大负载电流IL5 A
暂态过电压 (TOV) 特性 - 5 秒UT335 Vac 耐受
暂态过电压 (TOV)特性 - 120 minUT440 Vac 安全分断
残流Ipe
续流If
标称放电电流In10 kA
最大放电电流Imax20 kA
总最大放电电流Imax Total20 kA
复合波耐受测试(GB/T18802.11)Uoc20 kV
过电压耐受能力 IEEE C62.41.1
10 kV / 10 kA
保护模式
共模 / 差模
电压保护水平 L/NUp L/N1.5 kV
电压保护水平 L/PEUp L/PE1.5 kV
电压保护水平 共模/差模Up mc/md1.5 kV/ 1.5 kV
额定短路电流Isccr10 000 A


机械特性:

放电技术
MOV+GDT
连接方式
螺钉连接:1.5mm² max
安装方式
平面安装
外壳材料
热塑性材料,符合UL94 V-0
工作温度范围Tu-40/+85°C
防护等级
IP20
过载故障模式
SPD分断且电源中断
失效指示
绿灯熄灭线路断开
工作指示
LED绿灯亮
遥信告警
产品尺寸
如图示
重量
0.086 kg

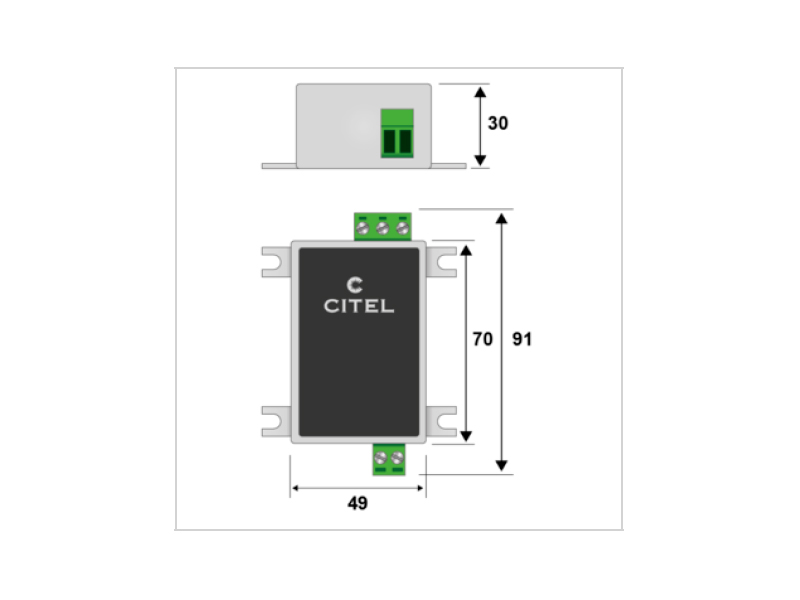

尺寸/电路图:

LED电涌保护器MLP1-230L-P/20K
