28口万兆上联24口千兆三层管理型以太网交换机
电源:AC100-240V/50-60Hz
以太网:24 个10/100/1000Mbps RJ45端口 4 个万兆 SFP 端口 1 个RJ45 Console 端口 1 个USB 端口
交换容量:128Gbps
【产品概述】
28口万兆上联24口千兆三层管理型以太网交换机，提供24个10/100/1000自适应电口、4个10 Gb SFP +端口、1个console口、1个USB串口。完善的安全控制策略及CPU保护策略(CPU protect policy)提高容错能力，保证网络的稳定运行和链路的负载均衡；设备支持自动DoS攻击防范和SNMP，IEEE 802.1，生成树和快速生成树协议、链路聚合等功能。高级安全功能和高级服务质量（QoS），可用作核心，分布或接入层交换机，具有高端口密度，易管理性，是各种商业网络应用的理想选择。
【主要特点】
符合 IEEE 802.1d、IEEE 802.1w、IEEE 802.1s、IEEE 802.1p、IEEE 802.3、IEEE 802.3u、IEEE 802.3x、IEEE 802.3z、IEEE 802.3ab、IEEE 802.3ae 标准 ;
L3管理，支持DHCP Server, QoS, ACL控制, 支持SNMP V1/V2/V3, 支持IGMP Snooping v1/v2；
支持生成树协议STP/RSTP/MSTP （ERPS), 支持环路检测和自愈, 支持远程环回监视和控制（802.3ah OAM）;
支持多种VLAN划分, mac VLAN, 协议VLAN, Private VLAN；
支持IP地址+MAC地址+VLAN+端口绑定, 支持DHCP Snooping, 支持IP source和DAI防护;
支持IPV4/IPV6
【应用环境】
城域光纤宽带网: 电信、有线电视、网络系统集成等数，据网络运营商
宽带专网: 适用于金融、政府、石油、电力、公安、教育等行业专网
多媒体传输: 图像、话音、数据综合传输、适用于远程 教学、会议电视、可视电话等应用
实时监控: 实时控制信号、图像及数据同时传输
【技术指标】
输入/输出接口 | |
电源 | AC100-240V/50-60Hz |
以太网 | 24 个10/100/1000Mbps RJ45端口 4 个万兆 SFP 端口 1 个RJ45 Console 端口 1 个USB 端口 |
性能 | |
交换容量 | 128Gbps |
包转发率 | 95.23Mpps |
内存 DDR | 512MB |
闪存 Flash | 32MB |
包缓存 | 12Mbit |
MAC地址表 | 16K |
巨型帧 | 12Kbytes |
VLANs | 4096 |
MTBF | 100000小时 |
标准 | |
网络协议 | IEEE 802.3：以太网介质访问控制（MAC）协议 IEEE 802.3i：10BASE-T 以太网 IEEE 802.3u：100BASE-TX 快速以太网 IEEE 802.3ab：1000BASE-T 千兆以太网 IEEE 802.3z：1000BASE-X 千兆以太网 （光纤） IEEE 802.3ae：万兆以太网（光纤） IEEE 802.3az：高效节能以太网 IEEE 802.3ad：执行链路聚合的标准方法 IEEE 802.3x：流量控制 IEEE 802.1ab： LLDP/LLDP-MED（链路层发现协议） IEEE 802.1p：有关流量优先级的 LAN 第二层 Qos/Cos 协议（组播过滤功能） IEEE 802.1q：VLAN 网桥操作 IEEE 802.1x：Client/Server的访问控制和认证协议 IEEE 802.1d：STP 生成树 IEEE 802.1s：MSTP 生成树 IEEE 802.1w：RSTP 生成树 |
行业标准 | EMI: FCC Part 15 CISPR (EN55032) class A EMS: EN61000-4-2 (ESD) EN61000-4-4 (EFT) EN61000-4-5 (Surge) |
网络介质
| 10Base-T : Cat3、4、5类或以上UTP/STP(≤100m) 100Base-TX : Cat5 类或以上UTP/STP(≤100m) 1000Base-TX : Cat5 类或以上UTP/STP(≤100m) 多模光纤：50/125、62.5/125、100/140um 单模光纤：8/125、8.7/125、9/125、10/125um |
认证 | |
安全认证 | CE、FCC、RoHS |
环境标准 | |
工作环境 | 工作温度：-10~50°C 存放温度：-40~85°C 工作湿度 ：10%~90%，无冷凝 存放湿度：5%~90%，无冷凝 工作高度：最大10,000 英寸 存放高度：最大10,000 英寸 |
功能指示 | |
PWR（电源灯） | 常亮：设备通电 不亮：设备不通电 |
SYS（系统灯） | 常亮：系统正常 闪亮：系统启动中 |
Link（链路灯） | 常亮：链路连通 闪亮：数据传输 不亮：链路不通 |
ACT（数据灯） | 常亮：链路连通 闪亮：数据传输 不亮：链路不通 |
物理规格 | |
结构尺寸 | 产品尺寸：440*204*44mm 包装尺寸：500*290*85mm 产品净重：2.4KG 产品毛重：3.0KG |
装箱信息 | 外箱尺寸：520*445*300mm 装箱数量：5台 装箱重量：16KG |
电源电压 | 输入电压 : AC100-240V/50-60Hz |
装箱清单 | 交换机：1台、说明书：1本、合格证：1本、电源线：1条、串口线1条、挂耳1对 |
订购信息 | |
ZX-SWTG3424S | 28口万兆上联24口千兆三层管理型以太网交换机 |
【软件功能】
基本功能 | 支持硬件看门狗、恢复出厂设置、系统和端口LED |
支持全局信息、统计信息、日志信息 | |
支持用户管理、告警管理、配置管理 | |
支持端口速率、双工、流控、最大帧长配置 | |
支持端口镜像、端口限速、端口节能 | |
三层接口 | 支持三层接口 |
支持 IPv4、IPv6地址配置 | |
支持 ARP配置 | |
支持 ND配置 | |
三层路由 | 支持IPv4静态路由 |
支持IPv6静态路由 | |
DHCP | 支持 DHCP 服务器 |
支持 DHCP 中继 | |
支持 DHCP Snooping | |
VLAN | 支持 4K 个 VLAN |
支持 802.1Q VLAN，基于端口的VLAN | |
支持Access、Trunk、Hybrid VLAN模式 | |
支持 GVRP（VLAN注册协议） | |
支持 MAC VLAN 、IP VLAN | |
支持 Voice VLAN | |
MAC 地址表 | 支持 MAC 地址自动学习和老化 |
支持静态、动态、过滤地址表 | |
安全特性 | 口令保护 |
支持基于端口号、IP 地址、MAC 地址限制用户访问 | |
支持 HTTPS、SSH V1/V2 | |
支持 MAC-VLAN-IP-PORT 四元绑定 | |
支持 ARP 检测、IP 源防护、DoS 防护 | |
支持 DHCP Snooping、DHCP 攻击防护 | |
支持 802.1X 认证 | |
支持 AAA（认证、授权、计费），支持RADIUS协议、TACASC+ | |
支持端口安全、端口隔离 | |
访问控制 | 支持 L2(Layer 2)～L4(Layer 4)包过滤功能 |
支持端口镜像、流限速、QoS 重标记 | |
服务质量（QOS） | 支持 8 个端口队列 |
支持端口优先级、802.1P 优先级、DSCP 优先级 | |
支持 SP、WRR 优先级调度算法 | |
生成树 | 支持 STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和 MSTP(IEEE 802.1s)协议 |
支持多实例、支持聚合接口 | |
支持BPDU 保护 | |
组播 | 支持 IGMP v1/v2/v3 Snooping |
支持 MLD v1/v2 Snooping | |
支持二层组播的快速离开机制、查询器 | |
支持二层 IPv4静态组播 | |
支持二层 IPv6静态组播 | |
支持 IGMP v1/v2/v3 三层组播 | |
风暴抑制 | 支持组播抑制 |
支持广播抑制 | |
支持未知单播抑制 | |
环网保护 | 支持环网保护 |
链路汇聚 | 支持静态汇聚 |
支持LACP 动态汇聚 | |
支持基于 IP、MAC、混合负载均衡模式 | |
最大支持 8 个汇聚组（每个汇聚组8个端口） | |
IPv6 | 支持 IPv6 Ping、IPv6 Traceroute、IPv6 Telnet |
支持 IPv6 SSH | |
支持 IPv6 HTTP 、IPv6 HTTPS | |
管理维护 | 支持 WEB 网管（HTTP、HTTPS） |
支持 CLI（Telnet、SSH V1/V2、本地串口） | |
支持 SNMP V1/V2/V3 | |
支持 RMON V2 | |
支持 LLDP设备发现 | |
支持 SNTP时间同步 | |
支持 CPU 监控、内存监控 | |
支持系统日志、分级警告 | |
支持 Ping、Traceroute 检测、线缆检测 |

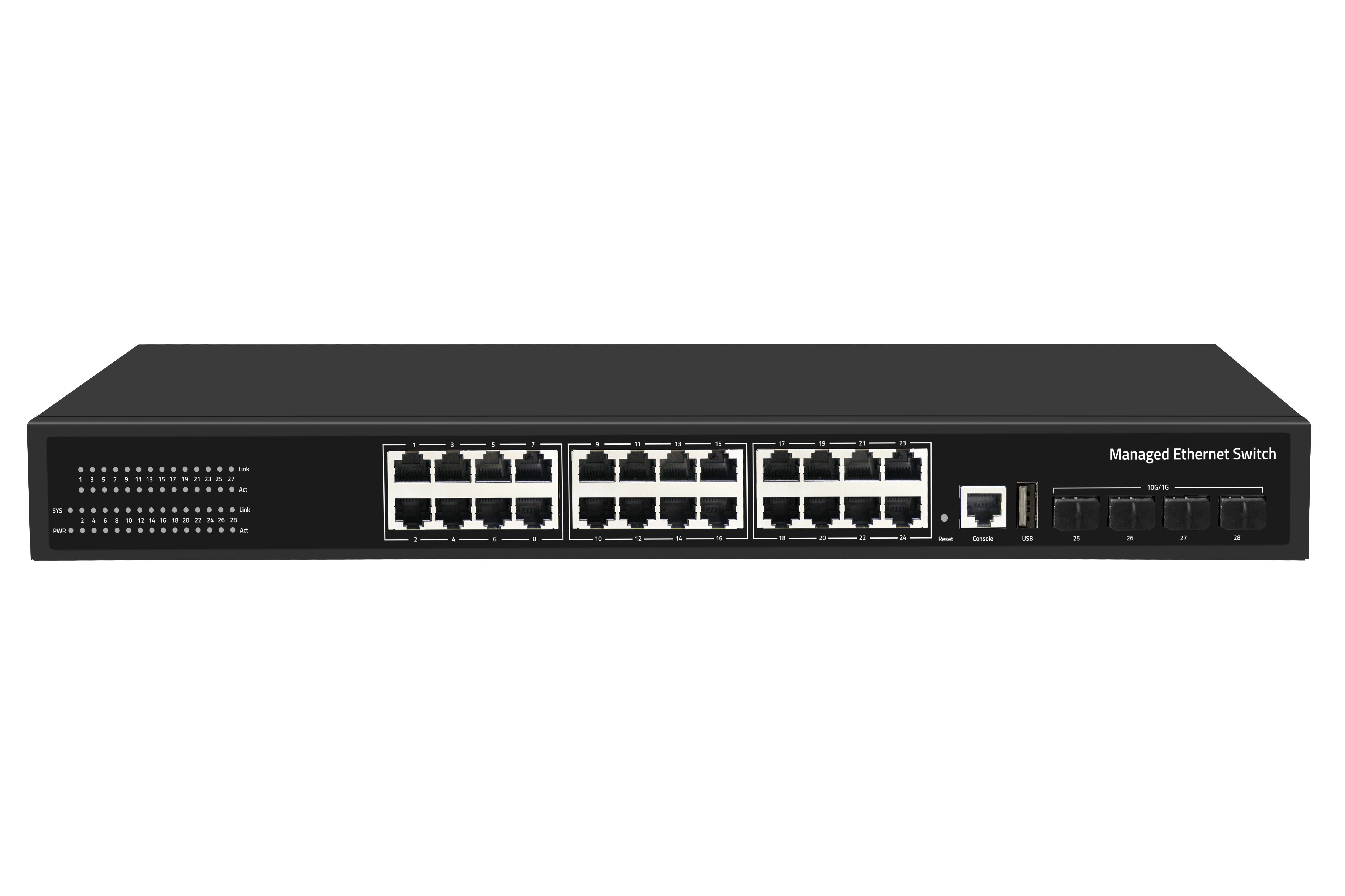

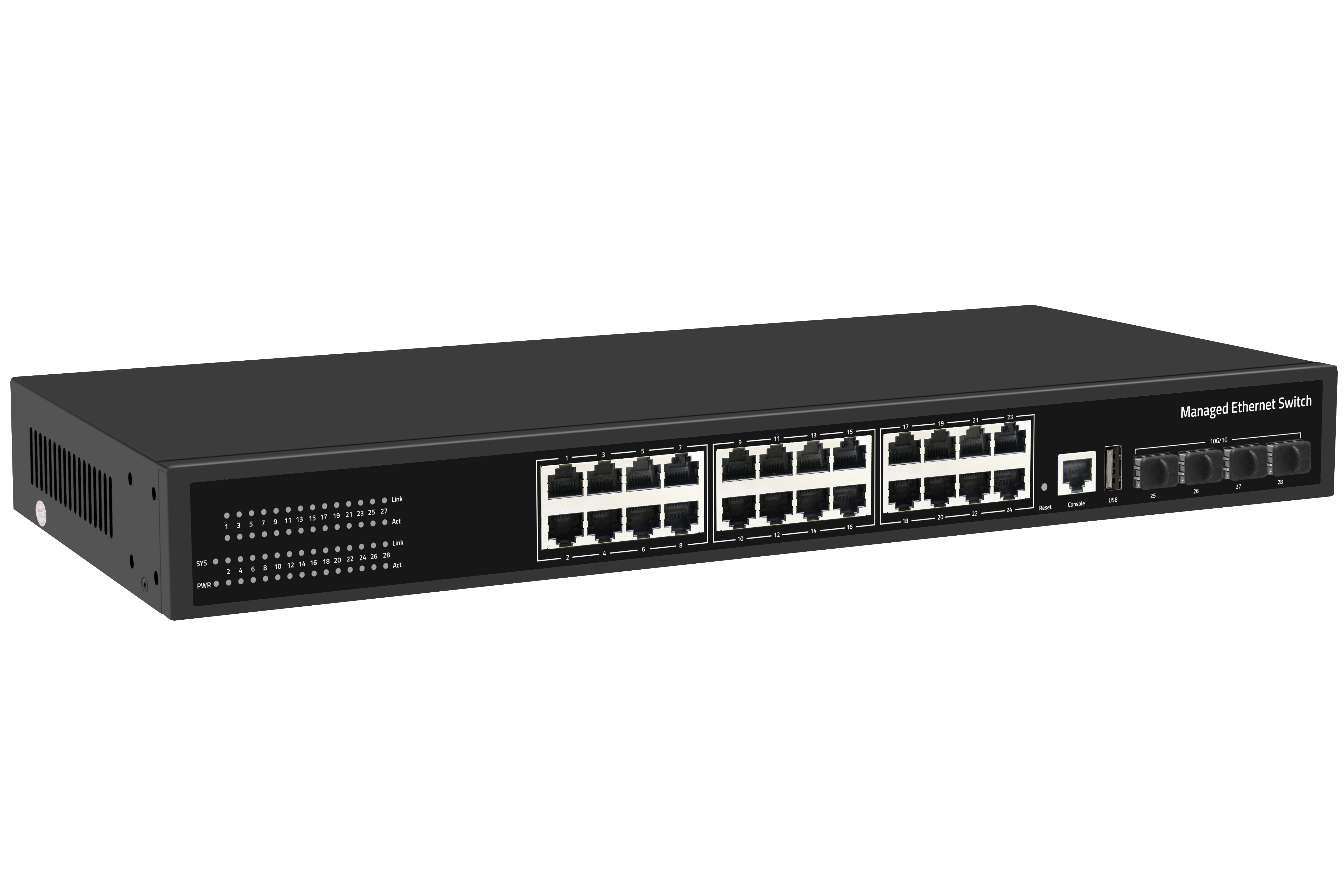

【产品结构】
