10口千兆管理型PoE交换机
电源:AC100-240V/50-60Hz
以太网:8*千兆PoE网口 2*千兆上联光口 1 * Console
交换容量:20Gbps
【产品介绍】
10口千兆管理型PoE交换机，采用高质量高速率的网络IC以及最具稳定性的PoE芯片，PoE口满足IEEE802.3af/at标准，本系列PoE交换机能为10/100/1000M以太网提供无缝连接，且PoE供电端口可以自动检测，符合标准的的受电设备并为其供电，非PoE设备智能检测不供电，只传输数据。
PoE技术（Power over Ethernet）即以太网供电技术，它是指在为一些基于IP的终端（例如IP电话机，无线访问AP，网络摄像机等）传输数据信号的同时，还为此设备提供直流供电技术，这些接收直流供电的设备称为受电设备。
【主要特点】
支持8个千兆PoE网口+2个千兆SFP口+1个管理端口
支持IEEE802.3、IEEE802.3x、IEEE802.3u、IEEE802.3ab、IEEE802.3z网络协议
兼容IEEE802.3at（30W）和IEEE802.3af（15.4w）供电标准
以太网端口支持10/100/1000M速率自适应
支持PoE管理，PoE watch dog
面板指示灯监控工作状态及帮助故障分析
无风扇设计,自然冷却，兼容1U机架式安装
支持802.1x端口认证，支持AAA认证，支持TACACS+认证
支持WEB、TELNET、 CLI、 SSH 、SNMP、 RMON管理
端口支持6KV防雷
【应用环境】
城域光纤宽带网: 电信、有线电视、网络系统集成等数，据网络运营商
宽带专网: 适用于金融、政府、石油、电力、公安、教育等行业专网
多媒体传输: 图像、话音、数据综合传输、适用于远程 教学、会议电视、可视电话等应用
实时监控: 实时控制信号、图像及数据同时传输
【技术指标】
输入/输出接口 | |
电源输入 | AC100-240V/50-60Hz |
以太网 | 8*千兆PoE网口 2*千兆上联光口 1 * Console |
性能 | |
交换容量 | 20Gbps |
包转发率 | 14.88Mpps |
内存 DDR | 128MB |
闪存 Flash | 16MB |
包缓存 | 4M |
MAC地址表 | 8K |
巨型帧 | 9.6Kbytes |
VLANs | 4096 |
标准 | |
网络协议 | IEEE802.3 (以太网) IEEE802.3u (快速以太网) IEEE 802.3ab （千兆以太网） IEEE 802.3z （千兆以太网光纤标准） IEEE802.3x (流量控制) IEEE 802.3ad（链路聚合） IEEE 802.1AB LLDP/LLDP-MED（链路层发现协议） IEEE 802.1D Spanning Tree Protocol(生成树) IEEE 802.1w Rapid Spanning Tree Protocol (快速生成树) IEEE 802.1s Multiple Spanning Tree Protocol (多生成树) (快速生成树) IEEE 802.1Q （虚拟局域网） IEEE 802.1p （VLAN标签） IEEE 802.1X （用户认证） IEEE 802.3ad （链路汇聚 |
PoE标准 | IEEE802.3af（15.4W） IEEE802.3at（30W） |
行业标准 | EMI: FCC Part 15 CISPR (EN55032) class A EMS: EN61000-4-2 (ESD)、 EN61000-4-4 (EFT)、 EN61000-4-5 (Surge) |
网络介质
| 10Base-T : Cat3、4、5类或以上UTP/STP(≤100m) 100Base-TX : Cat5 类或以上UTP/STP(≤100m) 1000Base-TX : Cat5 类或以上UTP/STP(≤100m) 多模光纤：50/125、62.5/125、100/140um 单模光纤：8/125、8.7/125、9/125、10/125um |
认证 | |
安全认证 | CE、FCC、RoHS |
环境标准 | |
工作环境 | 工作温度：-20~50°C 存放温度：-40~85°C 工作湿度 ：10%~90%，无冷凝 存放湿度：5%~90%，无冷凝 工作高度：最大10,000 英寸 存放高度：最大10,000 英寸 |
功能指示 | |
指示灯 | PWR，SYS，Mode、PoE、Link/ACT |
PWR（电源指示） | 常亮：设备通电 不亮：设备不通电 |
SYS（系统灯） | 常亮：系统运行正常 闪烁：系统未启动或者启动失败 |
Mode（拨码灯） | 常亮：VLAN 不亮：Default 闪亮：Extend |
PoE（PoE指示灯） | 常亮：PoE供电 不亮：PoE不供电 |
Link/ACT（链路&数据） | 常亮：链路连接正常 闪亮：数据传输 不亮：链路不通 |
拨码开关 | VLAN、Default、Extend、Reset |
VLAN | 1-8口互相隔离，PoE watch dog开启（硬件优先于软件） |
Default | 所有端口都可相互交换， PoE watch dog关闭 |
Extend | 第7-8端口10M 250米，其余端口正常，PoE watch dog开启（硬件优先于软件） |
Reset | 短按重启设备，长按5秒重置交换机 |
物理规格 | |
结构尺寸 | 产品尺寸：268*181*44mm 包装尺寸：312*262*84mm 产品净重：1.2KG 产品毛重：1.7KG |
装箱信息 | 外箱尺寸：540*435*332mm 装箱数量：10台 装箱重量：18KG |
电源电压 | 输入电压 : AC 100-240 V/50-60Hz 电源功率：52V2.3A |
装箱清单 | 交换机：1台、说明书：1本、合格证：1本、电源线：1条、串口线1条、挂耳1对 |
订购信息 | |
HR-AFGM-82NS | 10口千兆管理型PoE交换机 |
【软件功能】
基本功能 | 支持硬件看门狗、恢复出厂设置、系统和端口LED |
支持全局信息、统计信息、日志信息 | |
支持用户管理、告警管理、配置管理 | |
支持端口速率、双工、流控、最大帧长配置 | |
支持端口镜像、端口限速、端口节能 | |
PoE功能 | 支持PoE时间管理 |
支持PoE自动监测 / 看门狗 | |
PoE端口供电及功率配置 | |
VLAN | 支持 4K 个 VLAN |
支持 802.1Q VLAN，基于端口的VLAN | |
支持Access、Trunk、Hybrid VLAN模式 | |
支持 GVRP（VLAN注册协议） | |
支持 MAC VLAN 、IP VLAN | |
支持 Voice VLAN | |
MAC 地址表 | 支持 MAC 地址自动学习和老化 |
支持静态、动态、过滤地址表 | |
安全特性 | 口令保护 |
支持基于端口号、IP 地址、MAC 地址限制用户访问 | |
支持 HTTPS、SSH V1/V2 | |
支持 VLAN-IP-MAC-PORT 四元绑定 | |
支持 ARP 检测、IP 源防护、DoS 防护 | |
支持 DHCP Snooping、DHCP 攻击防护 | |
支持 802.1X 认证 | |
支持 AAA（认证、授权、计费），支持RADIUS协议、TACACS+ | |
支持端口安全、端口隔离 | |
访问控制 | 支持 L2(Layer 2)～L4(Layer 4)包过滤功能 |
支持端口镜像、流限速、QoS 重标记 | |
服务质量（QOS） | 支持 8 个端口队列 |
支持端口优先级、802.1P 优先级、DSCP 优先级 | |
支持 SP、WRR、 优先级调度算法 | |
生成树 | 支持 STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和 MSTP(IEEE 802.1s)协议 |
支持多实例、支持聚合接口 | |
支持BPDU 保护 | |
组播 | 支持 IGMP v1/v2/v3 Snooping |
支持 MLD v1/v2 Snooping | |
支持二层组播的快速离开机制、查询器 | |
支持二层 IPv4静态组播 | |
支持二层 IPv6静态组播 | |
支持 IGMP v1/v2/v3 三层组播 | |
风暴抑制 | 支持组播抑制 |
支持广播抑制 | |
支持未知单播抑制 | |
环网保护 | 支持环网保护 |
链路汇聚 | 支持静态汇聚 |
支持LACP 动态汇聚 | |
支持基于 IP、MAC、混合负载均衡模式 | |
最大支持 8 个汇聚组（每个汇聚组8个端口） | |
IPv6 | 支持 IPv6 Ping、IPv6 Traceroute、IPv6 Telnet |
支持 IPv6 SSH | |
支持 IPv6 HTTP 、IPv6 HTTPS | |
管理维护 | 支持 WEB 网管（HTTP、HTTPS） |
支持 CLI（Telnet、SSH V1/V2、本地串口） | |
支持 SNMP V1/V2/V3 | |
支持 RMON V2 | |
支持 LLDP设备发现 | |
支持 SNTP时间同步 | |
支持 DNS Client | |
支持 CPU 监控、内存监控 | |
支持系统日志、分级警告 | |
支持 Ping、Traceroute 检测、线缆检测 |

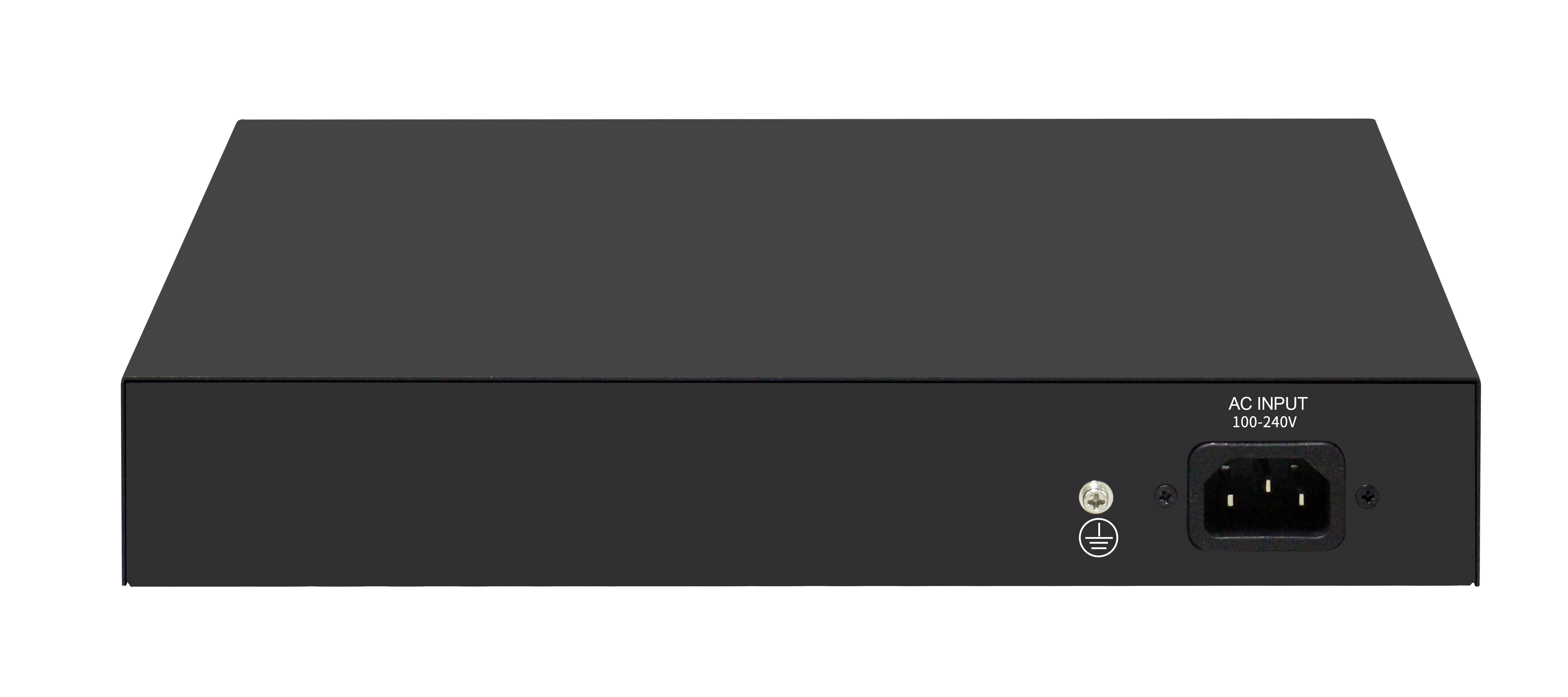

【产品结构】
