电源

AC 100~240V  50/60Hz

以太网

16个百兆 PoE口

2个千兆上联 电口

1个千兆SFP光口

硬件参数

背板带宽

9.2 Gbps

包转发率

6.844Mpps

包缓存

1.5Mb

MAC地址表

2K

巨型帧

9216bytes

转发模式

存储转发

协议标准

网络协议

IEEE 802.3

IEEE 802.3u

IEEE 802.3ab

IEEE 802.3z

IEEE 802.3x

PoE协议

IEEE802.3af （15.4 W）

IEEE802.3at （30 W）

光纤介质

多模光纤：50/125、62.5/125、100/140um

单模光纤：8/125、8.7/125、9/125、10/125um

网络介质

10Base-T : Cat3、4、5类或以上UTP/STP(≤100m)

100Base-TX : Cat5 类或以上UTP/STP(≤100m)

1000Base-TX : Cat5 类或以上UTP/STP(≤100m)

行业标准

EMI: FCC Part 15, CISPR (EN55032) class A

EMS: EN61000-4-2 (ESD)、

EN61000-4-4 (EFT)、

EN61000-4-5 (Surge)

产品认证

安全认证

CE、FCC、RoHS

环境标准

工作环境

工作温度：-20~50°C

存放温度：-40~85°C

工作湿度：最大相对湿度 90%，无冷凝

存放湿度：最大相对湿度 95%，无冷凝

工作高度：最大10,000 英尺（3,000 米）

存放高度：最大10,000 英尺（3,000 米）

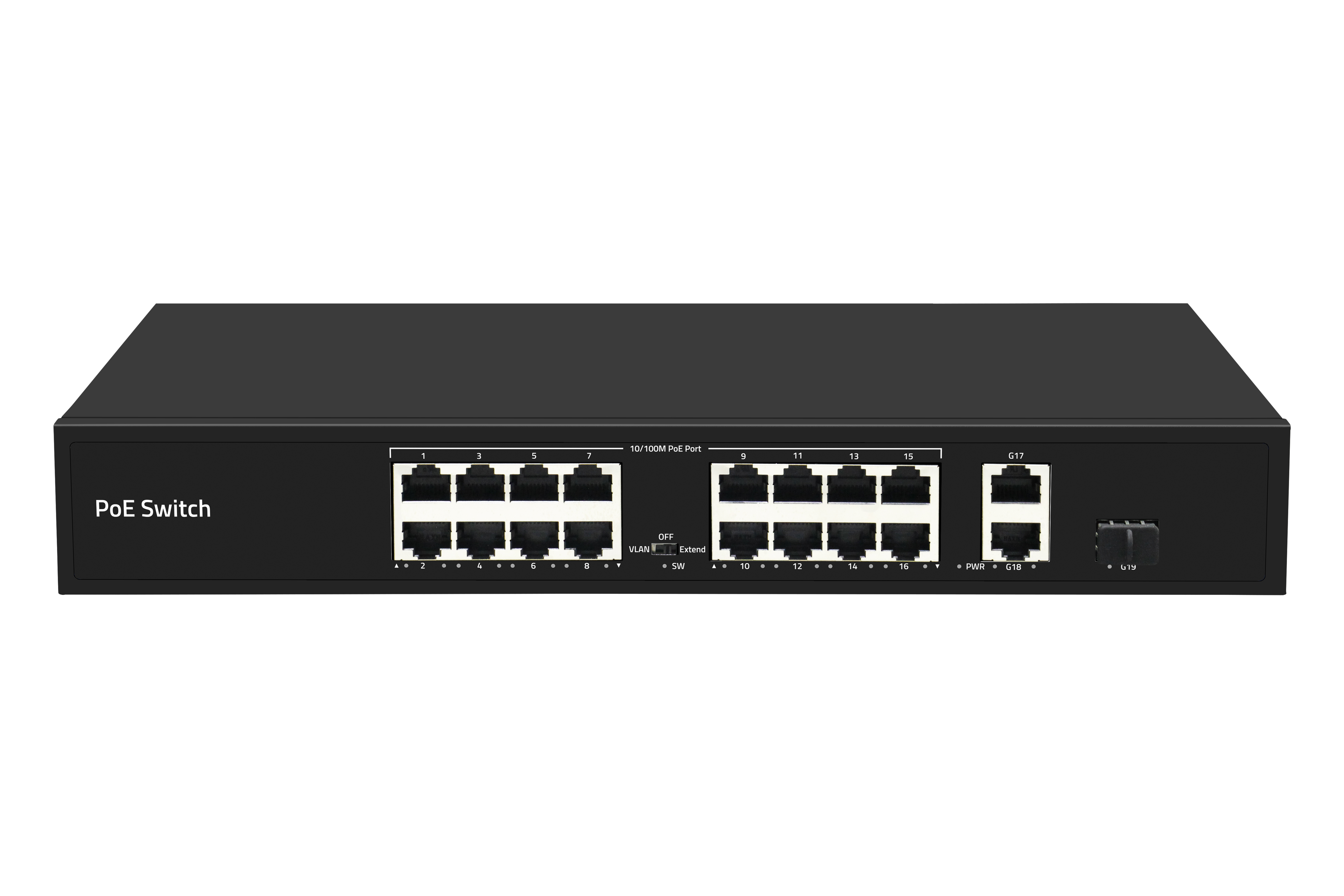

功能指示

指示灯

PWR（电源指示），SW（拨码指示），1-19绿灯（链路&数据）

PWR

常亮：设备通电

不亮：设备不通电

SW

常亮：VLAN（端口隔离）

不亮：OFF（普通模式）

闪亮：Extend（链路延长）

1-19绿灯

常亮：链路连接正常

不亮：链路不通

闪亮：数据传输

拨码开关

VLAN、OFF、Extend

VLAN

端口隔离，1-16口实现监控网络下联口互相隔离，与上联口互通，保护内网安全

OFF

普通模式，所有接口互相通信，传输距离100米以内，传输速率10M/100M自适应

Extend

链路延长模式，1-16口POE供电及数据传输距离可延长至250米，传输速率变为10M

物理规格

结构尺寸

产品尺寸（L*W*H）：320*207*45mm

包装尺寸（L*W*H）：370*290*85mm

产品重量：1.8Kg

包装重量：2.3Kg

装箱信息

外箱尺寸：445*310*390mm

装箱数量：5台

装箱重量：12.5KG

装箱清单

交换机：1台

说明书：1本

合格证：1本

电源线：1条

挂耳：1对

订购信息

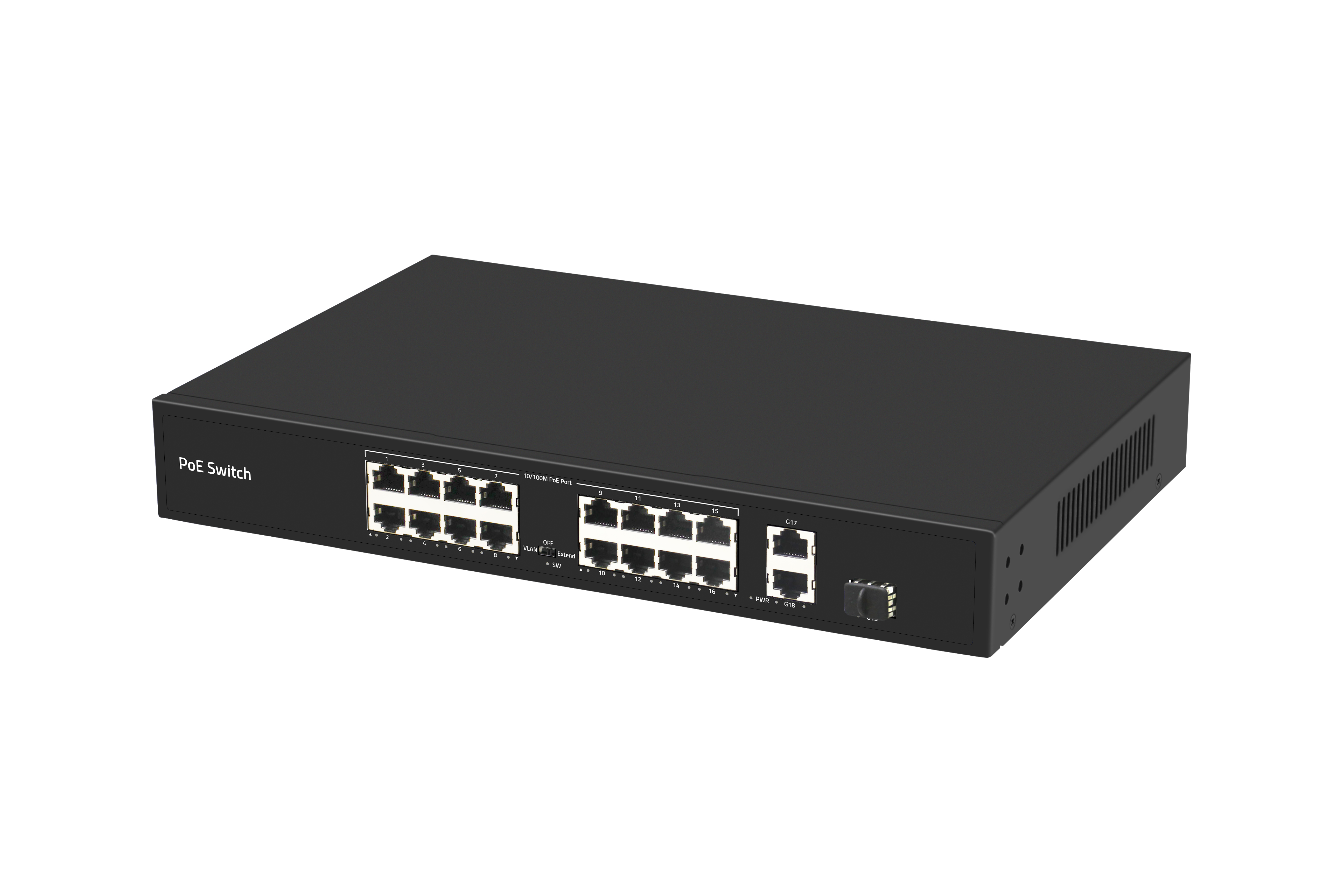

ZX901-AF-1621GS-200

19口百千兆智能标准PoE交换机（200W）

ZX901-AF-1621GS-300

19口百千兆智能标准PoE交换机（300W）
