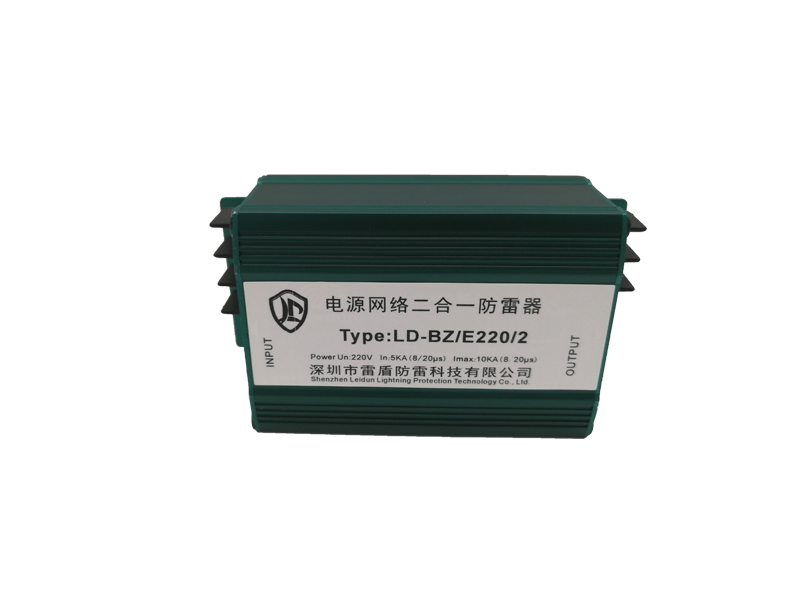

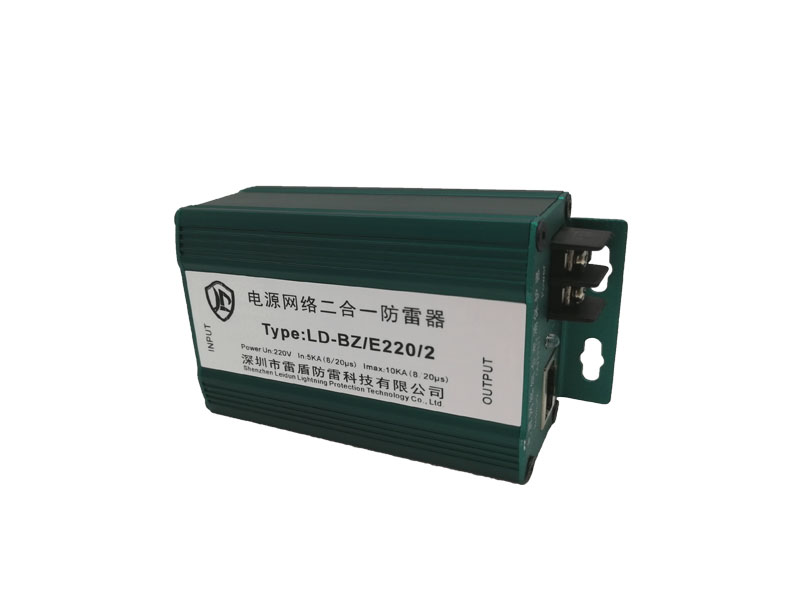

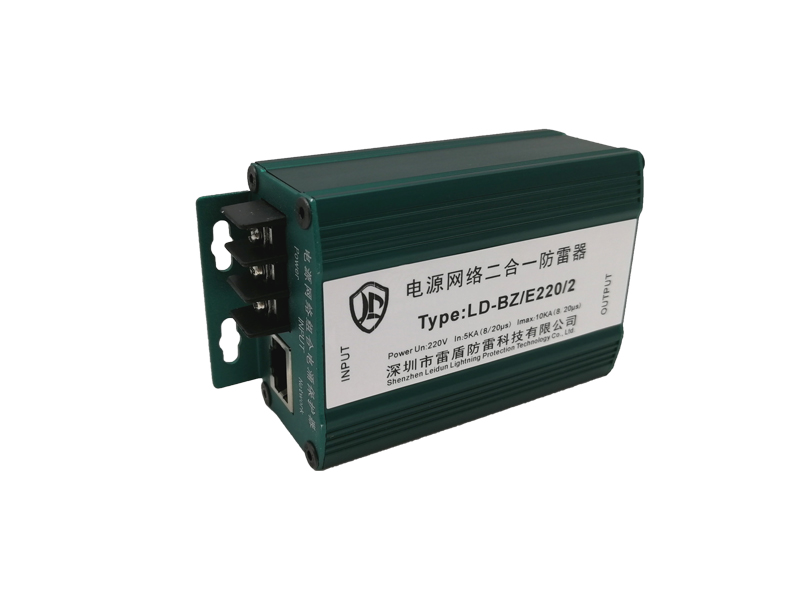

二合一防雷器产品介绍：

    CCTV视频监控系统网络摄像机二合一防雷器（又称：网络摄像机防雷器，电源网络二合一防雷器，网络二合一避雷器，网络二合一电涌保护器）是依据IEC和GB标准设计，主要用于各类高清网络摄像机（HD Network Camera）电源和网络信号线路的雷击电磁脉冲（LEMP）保护，是一体化多功能电涌保护器。

二合一防雷器功能特点：

    1、网络摄像机二合一防雷器通流容量大：10KA(8/20μS)，高速反应（10-12纳秒），低损耗；

    2、电源、网络防雷二合一设计理念，不占空间，适用于各类高清网络摄像机的电涌保护；

    3、能有效防止摄像机电源、网络等设备间电位差瞬时增大而造成的设备损坏；

    4、内部采用两级串联式联动保护，残压低，使用寿命长；

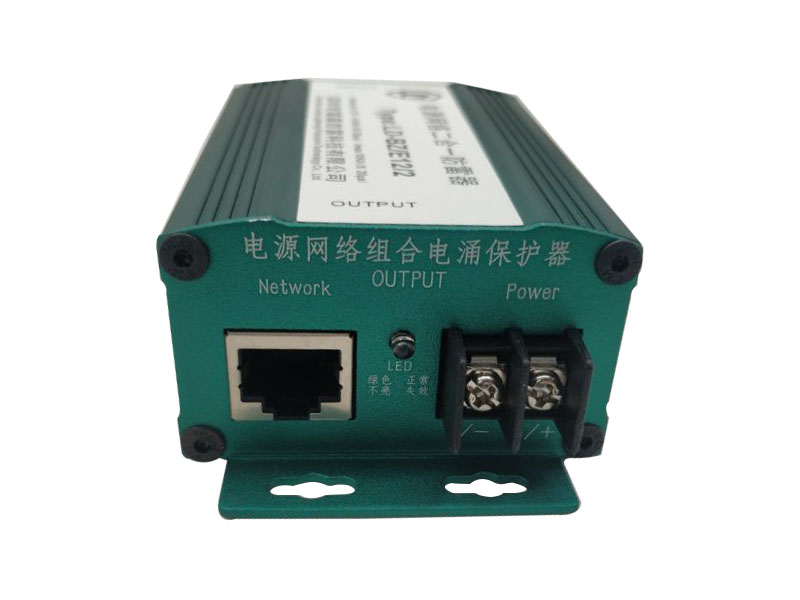

   5、电源电涌保护端口带LED失效指示（绿色:正常；熄灭:失效）；

   6、网络摄像机二合一防雷器采用集成化结构、体积小、接线简易、安装方便。

二合一防雷器技术指标：

二合一防雷器安装方法：

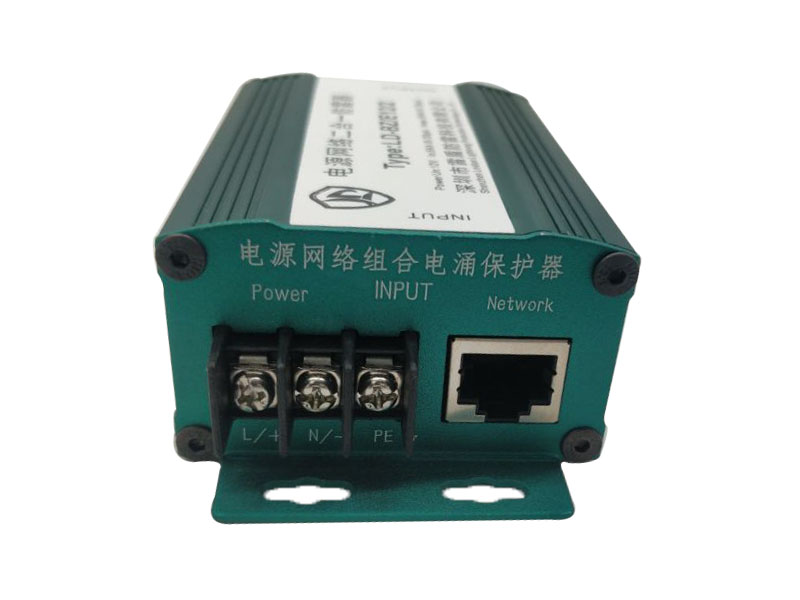

    1、网络摄像机二合一防雷器串联安装在网络摄像机端口前（“IN”标识端接入线路，“OUT”标识端与被保护摄像机相连接）,然后PE接地端子用铜芯线与地网作焊接或螺拴固定。

    2、网络摄像机二合一防雷器电源线路端子接法：电源两端分别对应接“L/+”“N/-”。

    3、网络摄像机二合一防雷器RJ45网络信号线路接法：串联安装，RJ45水晶头直接插接。

    4、防雷接地线截面积应≥2.5mm2，且尽可能短。安装本防雷产品要求接地电阻小于4Ω，在接地线及接地电阻合格下防雷性能最优。

    5、本防雷器免维护，雷雨后应及时检查和记录避雷器的工作状况。

注意事项：

    1、防雷器输出端所有端口均连接被保护设备。
    2、防雷器正负线路不要接反或接错。
    3、防雷器安装在被保护设备前端越近效果越好。
    4、防雷设备需要定期检查，产品劣化后必须立即更换。
    5、更换、安装防雷器时切记不可带电作业。
    6、防雷接地一定要良好且接地电阻不大于4Ω（如环境条件无法达到要求，应不大于10Ω）。
    7、电源防雷器前端应加装短路装置确保避免防雷器劣化后短路引起火灾。
