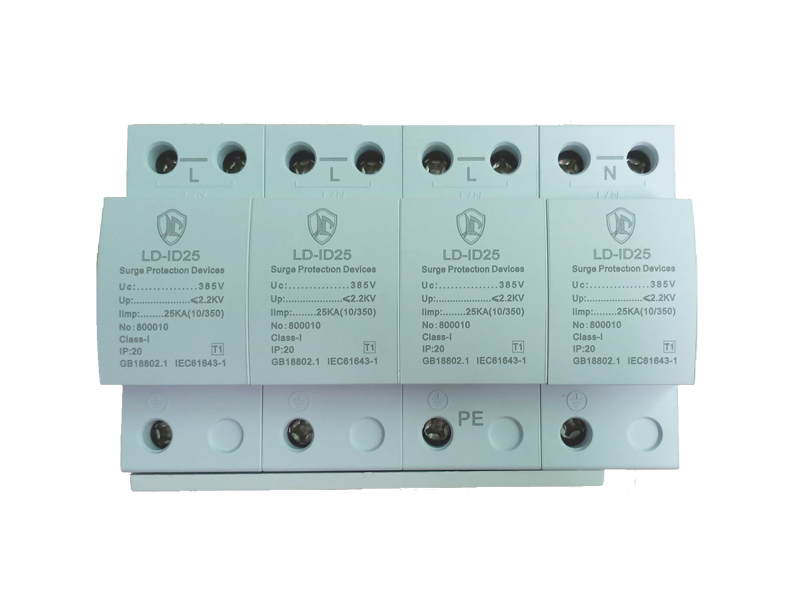

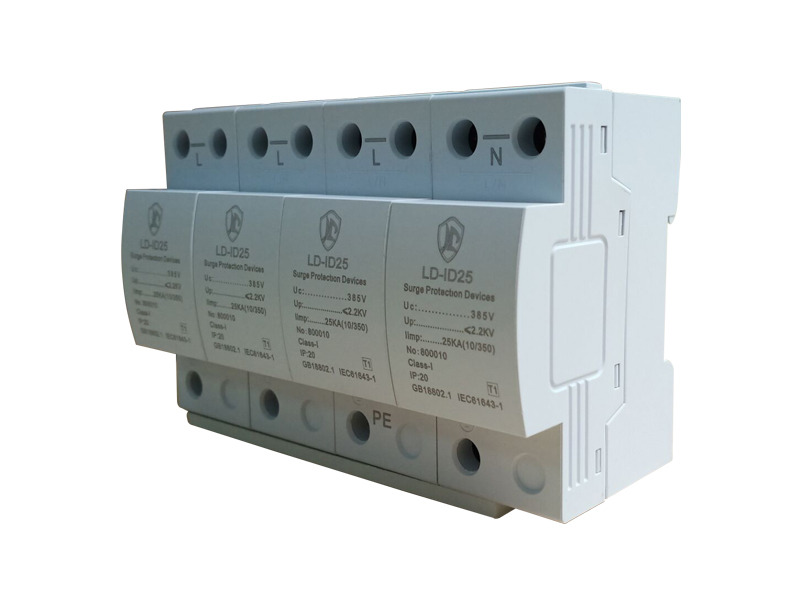

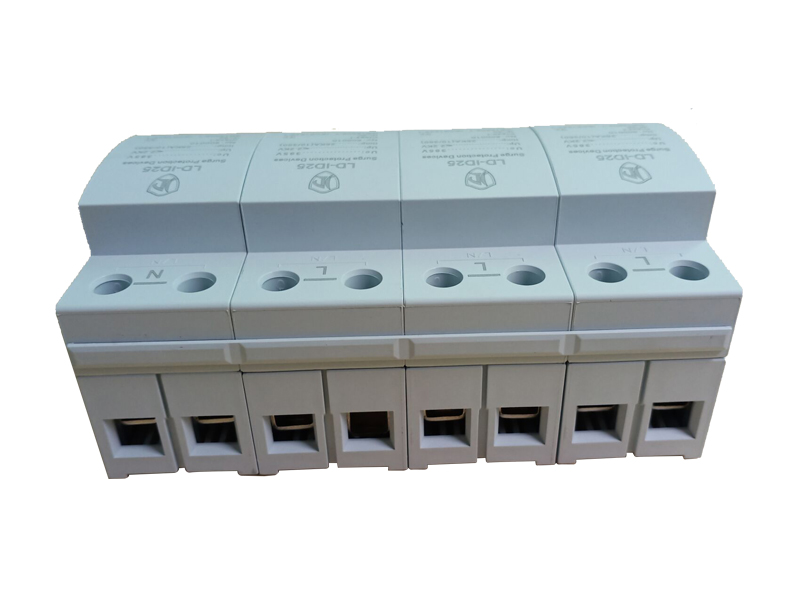

T1级电源防雷器

产品型号 :LD-ID25

额定工作电压(Un):220V/380V

雷击冲击电流 (Iimp):25KA(10/350μs)

电压保护水平(Up):≤2.2kV

I50KA10/350μs)间隙型电涌保护器(开关型防雷器、浪涌保护器) LD-ID25

间隙型电涌保护器产品介绍:

       I级间隙型电涌保护器(Surge Protection Device,简称SPD(又称:开关型防雷器、浪涌保护器、避雷器、),其设计依据符合GB18802.1IEC61643-1技术标准;适用于交流220V/380V50Hz/60Hz)的TN-STN-C-STTIT等供电系统的雷击电磁脉冲(LEMP)保护,用于雷击LPZOA区或LPZOB区与LPZ1区界面处,应用于雷击风险较高地区的设备系统的电源第一级电涌保护。



电涌保护器工作原理:

       电涌保护器(SPD)是现代电子设备雷电防护中不可缺少的一种装置,其作用原理是在正常情况下,电涌保护器处于高电阻状态,从而保证电源系统正常工作;当系统线路上出现电涌过电压、过电流时,SPD的高电阻突变为低电阻,SPD立即在纳秒级的时间内对地导通,将电涌能量通过SPD泄放入大地;当电涌过后,电涌保护器又迅速恢复为高阻状态,从而不影响系统正常供电。



间隙型电涌保护器功能特点:

   1、带选遥信端子报警功能,便于远程报警监控。

      2、采用多层密封式金属间隙,雷电流泄放能力强,单模块冲击电流最大可达50kA(10/350μs)

      3、采用独特触发装置,避免普通间隙式SPD浪涌过后灭弧瞬间掉电问题,安全无续流(或极小),电压保护水平低。

      4、阻燃外壳设计,可方便地安装在35mm电气导轨上。

      5、内置温控热脱扣失效脱离装置,使防雷器因过热失效时能自动断开。



间隙型电涌保护器产品应用和安装位置:

       I级系列浪涌保护器适用于雷击LPZOA区或LPZOB区与LPZ1区界面处,通常并联安装在变压器低压入户端主配电进线屏、建筑物内架空输入的配电箱、室外配电柜/配电箱等位置。



间隙型电涌保护器技术参数:

名称

多层金属间隙型电涌保护器

型号

LD-ID25

SPD端口

一端口

试验级别(依据IEC61643-1

I

SPD类别

复合型

保护模式

L-N/L-PEN-PE

额定工作电压(Un)1P

220V/380

最大持续工作电压(Uc)

255V/385V 50Hz/60Hz

电压保护水平(Up) (1.2/50μs)

2.2kV

脉冲耐流(In)

150kA(8/20μs)

雷击冲击电流 (Iimp)

25KA(10/350μs)

响应时间 (Ta)

≤100ns

续流遮断能力

(AC50~60Hz 255Vrms) If

500Arms

绝缘阻抗

100MΩ

遥信定义

NC 常闭,COM 公共点,NO 常开

遥信终端接线的横截面积

最大1.5mm2单股/多股软铜芯线

接入导线截面(L/N)

≥10mm2

接入接地线截面(PE)

≥16mm2

(相线截面积S≤16mm2时,地线用S;相线截面积16mm2≤S≤35mm2时,地线用16mm2;相线截面积S≥35mm2时,地线要求S/2 ;依据GB500542.2.9)

后备保护断路器选型

D63A/35KA

工作环境

-40℃~+85℃

相对湿度

≤95%

安装

35mm标准电气导轨

外壳材料

增强阻燃PBT

IP 保护等级

IP20

测试依据

GB18802.1IEC61643-1
