产品介绍：

    千兆网络电源组合电涌保护器又称：电源网络二合一防雷器，电源网络二合一避雷器，电源网络二合一电涌保护器是依据IEC和GB标准设计，主要用于各类弱电设备、安防设备、电信设备、网络设备的电源和1000M网络信号线路的雷击电磁脉冲（LEMP）保护，是一体化多功能电涌保护器。

功能特点：

  1、最大通流容量：20KA(8/20μS)，电源线路采用两级复合平衡最安全线路，交流可以不分零/火线，零/火线随便接(直流需分正负极），差模(线对线)、共模(线对地)全模保护，残压低，特别适合室外设备，受雷击能量大，对残压值要求比较严酷的安装场所。

  2、网络线路内部同样采用两级串联式复合型保护，差模(线对线)、共模(线对地)全模保护，残压低，使用寿命长；

  3、能有效防止电源、网络等线路间电位差瞬时增大而造成的设备损坏；

  4、采用集成化结构、在符合相关参数的情况下体积做到最小，不占空间;

  5、电源电涌保护端口带LED失效指示（绿色:正常；熄灭:失效）；

技术指标：

安装方法：

 1、防雷器串联安装在被保护设备端口前（“INPUT”标识端接入线路，“OUTPUT”标识端与被保护摄像机相连接）,PE端子接防雷地网。

 2、线路端子接法（电源部分）：

  交流电源：两端分别对应接“L1-L1”“L2-L2”,不分零火线；

     直流电源：两端分别对应接“L1-L1”“L2-L2”,直流分正负极，正极接L1,负极接L2,且勿接错。

 3、RJ45网络信号线路接法：串联安装，RJ45水晶头直接插接即可。

 4、接地线截面应≥4mm2，且尽可能短。安装本防雷产品要求接地电阻小于4欧姆，在接地线及接地电阻合格下防雷性能最优。

 5、本防雷器免维护，雷雨后应及时检查和记录避雷器的工作状况。

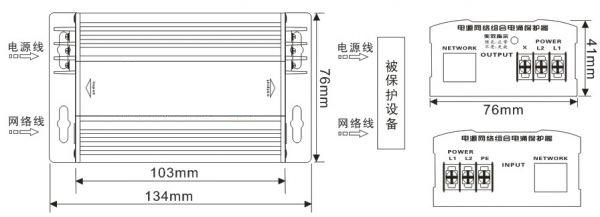

尺寸及接线图:
